RIVA AQUARAMA
gebaut von Günter Grandl nach Bauplan
Maßstab  1 : 10
Zurück

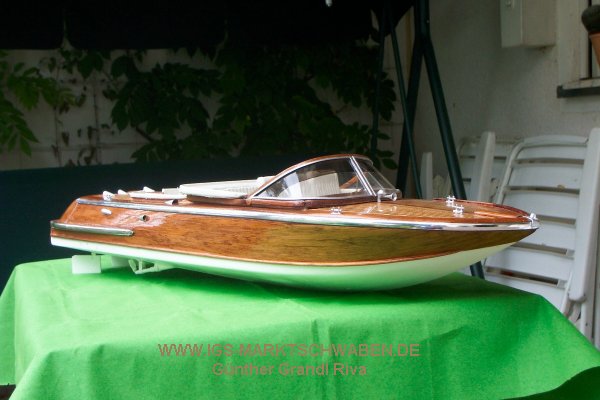

Fertiges Modell

1. Kiel

Den Kiel nach Bauplan aufzeichnen , ausschneiden und schleifen. Die Spanteinteilung sollte bereits auf der vorbereiteten Helling aufgezeichnet werden um den nachfolgenden Spantaufbau zu erleichtern.


Das Rumpfgerüst

2. Spante


Die Spante nach Bauplan ausschneiden , schleifen und an den auf der Helling vorgesehenen Markierungen fixieren nach Kontrolle der Abstände zueinander mit Kiel verleimen.

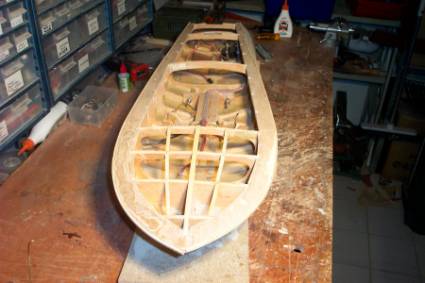

Das Rumpfgerüst fertig zum Beplanken

3. Beplankung

ich habe die Riva mit doppelter Beplankung ausgeführt . Erste Beplankung aus Fichtenleisten 10x2mm beplanken, dann schleifen. Um eventuelle Ungleichheiten auf der Oberfläche auszugleichen, wird die erste Beplankung mit einer für Modellbau geeigneten Spachtelmasse gespachtelt und anschließend wieder geschliffen. Dann wird mit der zweiten Beplankung aus Mahagonileisten 10x2mm begonnen und anschließend wieder geschliffen. Wie bereits in meinen anderen Baubeschreibungen bereits beschrieben gleiche ich die Beplankung an den Spanten (Biegen der Leisten) mit einem kleinen Gasbrenner an. Es muss mit sehr viel Gefühl beim Biegen vorgegangen werden, da die Mahagonileisten sehr schnell brechen und dann ausgetauscht werden müssen.

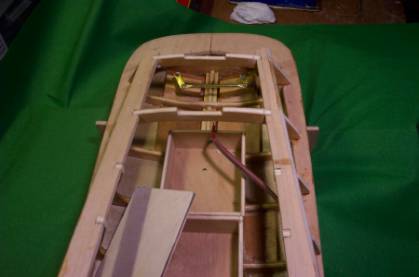

Rumpfgerüst Heck

4. Einbau der Technik


Der Einbau ist jedem Modellbauer ja bekannt und muß von mir nicht extra beschrieben werden, da jeder Modellbauer beim Einbau aller Teile wie Stevenrohr Ruderservo usw.nach seinen eigenen Vorstellungen durchführen wird

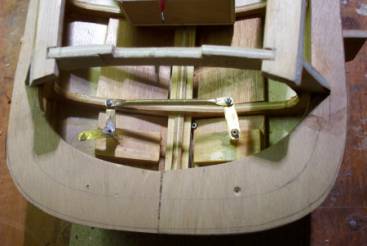

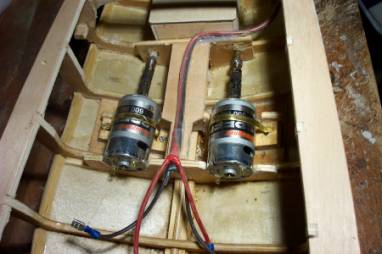

Einbau der Steuerung                                                      Einbau der Motoren

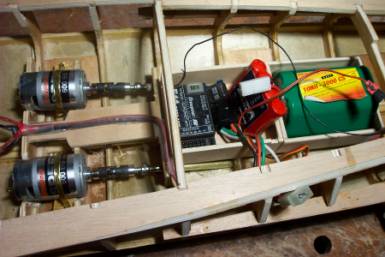

Einbau der RC Anlage und Batterie

5. Vorschiff

Das Vorschiff habe ich zuerst mit dünnem Sperrholz 1mm abgedeckt um eine größere Klebefläche für die Belegung mit den Mahagonileisten zu bekommen. Die erste Abdeckung wird dann an den Spanten angepasst. Dann kann mit der Belegung des Vordecks begonnen werden. Belegung besteht aus 4x2mm Mahagonileisten und Leisten 1x1mm aus Ahorn ich habe diese Leisten verwendet da sie fast weiß sind und der Kontrast zu den Mahagonileisten besser ist. Nach dem Belegen muss das Vorschiff so lange geschliffen werden bis alle Unebenheiten entfernt sind. Je glatter die Oberfläche ist umso schöner wird der Glanzeffekt nach dem Lackieren der Oberfläche mit Klarlack der Fa. Graupner. Ich habe mit diesem Klarlack (Acryl) die Besten Erfahrungen gemacht und kann ihn nur allen Modellbauern empfehlen.

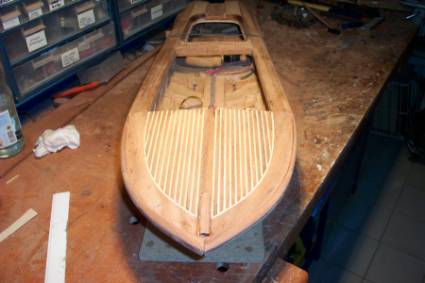

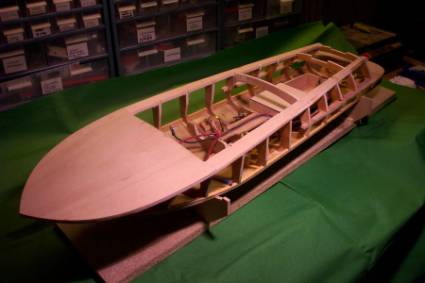

Vorschiff im Rohbau                                                      Vorschiff bereits belegt

6. Ausstattung


Die Ausstattung der Riva ist natürlich sehr anspruchsvoll. Das Armaturenbrett mit den entsprechenden Armaturen ist sehr schwierig ich habe kleine Bilder von einem Modellbauer bekommen die er in seinen Flugmodellen einbaut. In der Größe von ca. 6mm Ø ist es egal ob es Flug oder Schiffsinstrumente sind da man es in der Größe nicht mehr unterscheiden kann.


Zur Herstellung der Sitze und das Verdeck habe ich dünnes weißes Nappaleder verwendet.


Da für diese Riva nach Bauplan keine Beschlagteile wie Lampen, Lufteinläufe usw. zu bekommen sind müssen alle Teile selbst angefertigt werden. Eventuelle Zubehörteile von Firmen sind nicht zu verwenden da alle Teile meistens für eine Riva mit einer Länge von 65 cm vorgesehen sind , und somit der Maßstab nicht stimmt. Ich habe die Teile aus Messingrohr (6mm Æ) und Kupferblech 1mm stark hergestellt.

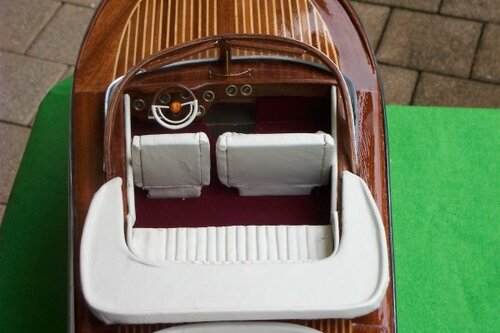

Lackierter Bug mit Nappaleder Sitze                                                         Innenausstattung Cockpit und Sitze

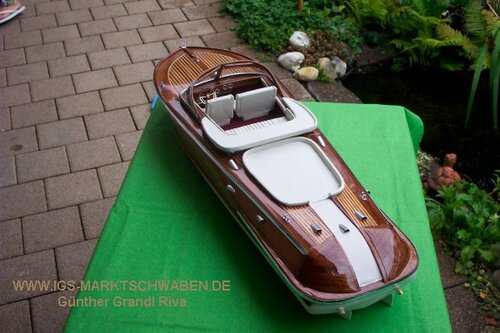

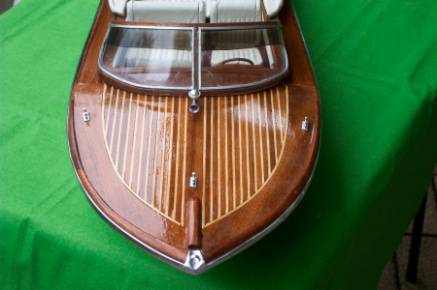

Riva fertig zum Stapellauf                                                              Ansicht Bug mit selbstgefertigten Beschlagteilen

7. Zusammenfassung


Der Bau dieser RIVA AQUARAMA ist nach dem vorhandenen Bauplan sehr reizvoll und wird jedem versierten Modellbauer ungeheueren Spaß machen. Wenn man das Boot langsam wachsen sieht, vertieft man sich immer mehr in die Details und vervollständigt somit das wunderschöne Aussehen der Riva. Besondere Beachtung sollte natürlich der Lackierung mit Klarlack gezollt werden, denn eine schlechte Lackierung macht das ganze Modell kaputt. Zum Schluss möchte ich noch hinzufügen .sollte ein Modellbauer dieses Schiff bauen, soll er sich nicht 100% nach dem Plan richten, denn der wurde sicherlich einige Male kopiert und durch das Kopieren stimmen die Maße nicht mehr genau , Also aufpassen beim Ausschneiden der Spante . Wenn die Maße der Spante nicht genau sind, stimmt der Strak des Schiffes nicht und es muss viel nachgearbeitet werden bei der anschließenden Beplankung wie es mir passiert ist. Ich kann als Modellbauer nur sagen, dieses Schiff ist eins der schönsten die ich je gebaut habe und kann es nur jedem Modellbauer weiter empfehlen. Da ich diese Riva einem Bekannten verkauft habe bin ich nun wieder in der glücklichen Lage das gleiche Boot wieder zu bauen.
